防雷检测与防雷工程一体化整体解决方案
防雷检测与防雷工程一体化整体解决方案
发布日期：2025-05-22 10:03
随着现代化建筑、工业系统和信息网络系统的复杂化，雷击灾害带来的安全风险与经济损失逐年上升。据统计，我国每年因雷击造成的直接经济损失超过数十亿元。防雷工作已不仅仅是单一的避雷设备安装，而应当建立一套“设计—施工—检测—运维”一体化的闭环体系。本文提出防雷检测与防雷工程一体化的整体防雷解决方案，旨在为各类行业提供系统性、高可靠性的雷电防护保障。
二、
凯发科技
防雷一体化体系的构成
防雷一体化解决方案以“前端工程+后端检测+在线监测”为核心，系统构成如下：
防雷设计与施工阶段
包括避雷针（带）、接地系统、浪涌保护器（SPD）、等电位连接等。
符合国家标准GB50057-2010《建筑物防雷设计规范》和GB/T 21431-2023《雷电防护装置检测技术规范》。
防雷检测阶段
包括接地电阻测试、接闪器与引下线导通性检测、SPD性能检测等。
强调周期性检测和施工后初验、年检、季检并行制度。
在线监测系统

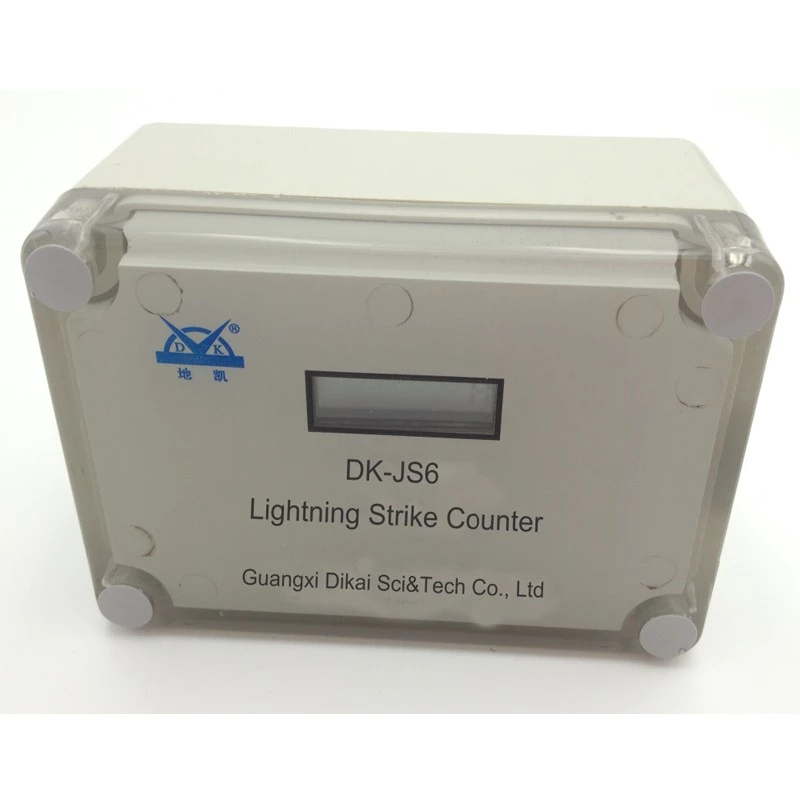

配备雷电计数器、电涌记录模块、SPD工作状态监测器等。
接入物联网平台，实现远程实时预警和数据归档分析。
三、
防雷检测和防雷工程
关键参数与选型依据
防雷工程与检测过程中需严格控制以下关键技术参数：
接地电阻
≤4Ω（普通建筑）；≤1Ω（变电站）：GB50057-2010
SPD最大持续工作电压（Uc）；AC 275V、385V、DC 600V等：GB/T 18802.1-2023
SPD冲击电流（Iimp）；I级≥12.5kA，II级≥5kA：GB/T 18802.1-2023
雷电电流测试响应时间；≤25ns
等电位连接导体截面
铜线≥6mm²，钢筋≥16mm²：GB50174-2017
在工程选型中，应结合系统性质（IT、TN、TT接地方式）、电压等级、雷击密度Ng等进行防护等级计算和匹配设计。
四、
凯发科技
不同行业应用案例与可行性分析
（1）数据中心行业
特点：大量服务器、弱电设备集中，对浪涌电压极为敏感。
方案：采用三级SPD保护策略（总配电→楼层配电→机房末端电源）。
接地系统采用环状接地网+等电位母排，电阻值≤1Ω。
配套SPD在线状态监控设备，接入运维平台。
检测频率：每季度一次电源浪涌保护检测，半年一次接地电阻测试。
成效：某电信IDC中心部署后连续3年无雷击宕机事件，运行稳定率提升至99.99%。
（2）石化行业
特点：户外区域多、易燃易爆场所多，接闪和接地必须严密。
方案：区域雷电风险评估，雷暴日数Ng＞25需建设独立避雷针系统。
采用等电位隔爆型防雷器（防爆壳防雷器）、雷电电流监测装置。
接地采用深井接地或电解离子接地技术，确保接地电阻稳定≤1Ω。
检测技术要点：采用等效电阻法和钳形接地电阻仪双重检测。
定期高频接地电流测试排查隐患。
实际效果：中石油某油罐区布设后，在2023年雷击高发季实现“零电气爆炸”事件。
（3）新能源行业（风电、光伏）
特点：地处高海拔、空旷环境，直击雷概率高，设备对过电压极为敏感。
防护设计：光伏板接闪器与接地系统结合，金属边框形成接闪结构。
DC侧SPD采用I级+II级复合型浪涌保护模块，Uc≥1000V，Iimp≥12.5kA。
配电柜内增加智能电涌记录器。
检测方法：使用直流高压电源+负载模拟进行SPD击穿测试。
定期无人机红外成像检测接地端子发热点。
效果案例：在四川一高原光伏电站应用后，雷击频发区域设备年故障率下降约70%。
（4）轨道交通行业
特点：信号系统敏感，雷击导致通信系统瘫痪风险高。
一体化方案：
隧道及车站顶部设置多点接闪装置，引下线与钢轨共用接地。
采用带滤波功能的信号SPD，响应时间＜10ns。
接入“防雷智能监测平台”，对信号中断提前预警。
检测要求：信号SPD需进行年检，并检测泄放能力是否衰退。
电缆屏蔽层接地连续性检测。
实际成效：某市地铁5号线引入防雷监测平台后，信号中断率降低92%。
五、
凯发科技
防雷检测与工程一体化实施流程
前期勘察与风险评估
采用雷暴日数据、建筑物类型评估雷电风险等级。
防雷系统设计与安装
按照一体化图纸施工，部署接地、SPD和接闪系统。
第三方权威检测
进行初验检测并出具合格报告，确保施工质量。
在线监控系统部署
安装状态监测仪、雷击计数器接入本地及云平台。
后期维护与周期复检
制定年度防雷检测计划，并形成闭环整改机制。
随着数字化、智慧化进程加快，防雷已不再是传统意义的“土建配套”，而是融入智慧建筑、安全生产及能源管理的重要组成部分。防雷检测与防雷工程一体化不仅能有效提高防雷系统的可靠性和响应效率，也有助于减少因雷击造成的间接经济损失与社会影响
。
